我國風管允許漏風量標準規范的發展及與國外典型標準規范的比較
漏風量是指風管系統中，在一定靜壓下單位時間內通過風管本體結構及其接口泄出或滲入的空氣體積量。GB50243—2016《通風與空調工程施工質量驗收規范》要求對風管進行工作壓力下的允許漏風量測試，并且取消了1997年版本延續至2002年版本的漏光法測試。
承壓允許漏風量測試工況相比非承壓的漏光法測試工況更接近風管的工作狀態，也更科學，更符合綠色、節能的要求。同時隨著我國國際工程承接量的增多，需要研究國外典型允許漏風量標準，以便于更好地適應國際市場，促進相關企業發展。
１、國內關于漏風量標準規范的發展
我國首次提出允許漏風量的規范為GB50243-97《通風與空調工程施工及驗收規范》，現行規范為GB50243-2016《通風與空調工程施工及驗收規范》，涉及潔凈室施工的規范為GB50591-2010《潔凈室施工及驗收規范》。
1.1 GBJ243-82《通風與空調工程施工及驗收規范》
該規范第10.0.2條規定檢查“風管連接處以及風管與設備或調節裝置的連接處是否有明顯漏風現象”。
可見由于技術和經濟條件的限制，在20世紀80年代主要是檢查是否有“明顯漏風現象”。
1.2 GBJ304-88《通風與空調工程質量檢驗評定標準》
該標準第2.1.5條要求“潔凈系統的風管、配件、部件和靜壓箱的所有接縫必須嚴密不漏”，檢驗方法為燈光及觀察檢驗法。
1.3 GB50243-97《通風與空調工程施工及驗收規范》
該規范于1998年5月1日起取代1982年版規范，是首次明確提出允許漏風量要求的規范，其第3.1.14條以表格的形式給出了低壓、中壓、高壓3個壓力等級下的允許漏風量上限值，見表1。
1.4 GB50243-2002《通風與空調工程施工及驗收規范》

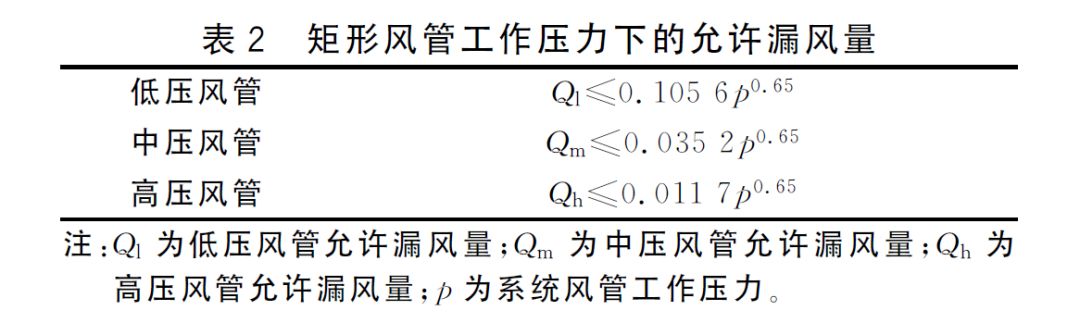

該規范于2002年4月1日起取代1997年版規范，其第4.2.5條給出了矩形風管漏風量計算結果，如表2所示。
對于低壓、中壓圓形金屬風管，復合材料風管及采用非法蘭形式的非金屬風管，允許漏風量要求為矩形風管規定值的50%。
相比1997年版規范，該規范取消了采用表格形式列舉一定風壓下的允許漏風量，而是采用公式計算的方式，計算結果與1997年版規范一致。
1.5 GB50243-2016《通風與空調工程施工及驗收規范》
該規范于2017年7月1日起取代2002年版規范，為現行有效規范。該規范相比2002年版規范在允許漏風量方面有2個變化：一是在低壓段以絕對值125Pa為界，將絕對值小于等于125Pa的劃歸為微壓，從而形成微壓、低壓、中壓與高壓4個類別；二是用測試漏風量取代漏光法試驗所得漏風量。
1.6 GB50738-2011《通風與空調工程施工規范》
該規范于2012年5月1日起實施，其關于允許漏風量的要求與GB50243-2002 的要求一致。
1.7 GB50591-2010《潔凈室施工及驗收規范》
該規范于2011年2月1日起實施，其關于允許漏風量的要求與GB50243-2002的要求一致，但是在具體執行方面于第5.2.12條提出了“風管加工和安裝嚴密性的試驗壓力，總管可采用1,500Pa，干管（含支干管）可采用1,000Pa，支管可采用700Pa，也可采用工作壓力為試驗壓力”。
2、設計規范及技術措施中關于漏風量的要求
2.1 民用建筑工程設計技術措施
《全國民用建筑工程設計技術措施 暖通空調》（2003年版）第4.7.1條規定通風機的風量除滿足計算風量外，還應增加一定的管道漏風量，空調系統及一般送、排風系統的漏風附加率為不大于10%。在管網計算時不考慮管道漏風量。
《全國民用建筑工程設計技術措施 暖通空調》（2009年版）第4.6.1條提出“通風系統中風機的通風量應在系統計算風量上附加風管和設備的漏風量，一般通風、空調系統的漏風附加常數可取5%~10%，防排煙系統的漏風附加常數可取10%~20%。
2.2 設計規范
GB50736-2012《民用建筑供暖通風與空氣調節設計規范》第6.5.1條規定通風機應根據管路特性曲線和風機性能曲線選擇，并符合下列規定：
通風機風量應附加風管和設備的漏風量
送、排風系統可附加5%~10%
排煙兼排風系統宜附加10%~20%
GB50019-2015《工業建筑供暖通風與空氣調節設計規范》第6.7.4條規定系統漏風量應通過選擇風管材料以及風管制作工藝控制，系統漏風率宜符合下列規定：
非除塵系統不宜超過5%
除塵系統不宜超過3%
該規范還規定：對于最長正壓段總長度大于50m 的送風系統和最長負壓段總長度大于50m的排風和除塵系統漏風率應適當增加。
2.3 技術規程
JGJ/T141-2017《通風管道技術規程》第5.1.1條規定風管制作質量的檢驗應根據其材料、工藝、風管系統類型、漏風量等級和輸送氣體的不同分別進行，風管的漏風量等級與允許漏風量等級應符合該規程表5.1.1的規定。該規定將風管漏風量等級分為A,B,C,D,E５個等級，并注明：
中壓風管最大允許漏風量不得大于B級，高壓風管最大允許漏風量不得大于C級，特殊要求的風管漏風量不得大于D級
排煙、除塵、低溫送風系統的漏風量不得大于B級
1~5級凈化空調系統的漏風量不得大于C級
E級僅限用于病毒學實驗室等有特殊用途的風管
其中A,B,C 級對應GB50243-2016中低壓、中壓和高壓風管允許漏風量。
3、典型風管漏風量標準規范及其發展
西方國家最早由瑞典于1960年提出風管漏風量控制標準，比我國早了近30年。但是，在其后30年中，該漏風量控制標準并未有明顯的提升：一方面標準中高壓漏風量控制指標較為嚴格，另一方面受制于技術原因使得行業水平很難有顯著提高。
瑞典WS AMA 1966是世界第一部將風管氣密性分為A,B２個級別并列為強制性檢測指標的國家標準。
1996年，歐洲各國將風管系統漏風量標準統一為EUROVENT2/2，并將風管氣密性劃分為A,B,C,D４個級別[14]。歐洲各國現行通風管道漏風量標準為DIN EN12237-2003和DIN EN1507-2006。
美國現行民用建筑通風管道漏風量檢測標準為ANSI/SMACNA016-2012。
英國現行通風管道漏風量檢測標準為DW/143，該標準由英國供暖與通風空調協會于1983年發布實施第1版，2002年發布實施第5版。
４、國內外典型漏風量標準規范的對比
歐美標準與我國標準壓力等級劃分比較見表3。
我國通風管道標準GB50243-2016給出了漏風量計算式：
Q為漏風量，m3/h
ε為空氣流束膨脹常數
α為孔板流量常數
Ａｎ為孔板開口面積，㎡
Δｐ 為孔板壓差，Pa
ρ為空氣密度，kg/m3
其中孔板流量常數根據圖1確定，并滿足下列條件：
孔板空氣流束膨脹系數ε 值可以按照GB50243—2016附錄C的表C.2.6確定。
表4列出了中國、歐盟、美國和英國風管系統漏風量標準規范各氣密性等級下的最大允許漏風量，其單位風管表面積漏風量計算式一致，如下式：
qLA為單位風管表面積漏風量，m3/(㎡·h)
QL為儀器所測得的漏風量，m3/h
A為風管表面積，㎡
C為漏風常數，風管氣密性級別通常由此常數決定
Δps為風管內外表面的靜壓差，Pa
n為漏風指數，與漏風路徑流態有關，通常為0.65
不同典型漏風量標準規范中關于最大允許漏風量的差別主要是由于漏風常數不同引起的。
從表4可知：
我國通風管道氣密性劃分為4個等級，其中，微壓級采用觀感法檢測漏風情況，低壓、中壓和高壓3個等級的漏風常數相鄰之間為3倍關系；
歐盟通風管道氣密性劃分為4個等級，其中D級為特殊管道專用氣密性等級，4個漏風常數相鄰之間也為3倍關系，并且A,B,C級的漏風常數和我國的低、中、高壓等級的漏風常數對應相比低約8%；
美國通風管道漏風量氣密性按照管道類型劃分為矩形管道和圓形管道2種，其中圓形管道分3個等級，矩形管道分4個等級，相鄰漏風常數之間都為2倍關系；
英國通風管道漏風量氣密性劃分為3個等級，這3個等級與歐盟的前3個等級保持一致。總的來說，漏風量常數歐盟＞中國＞美國。

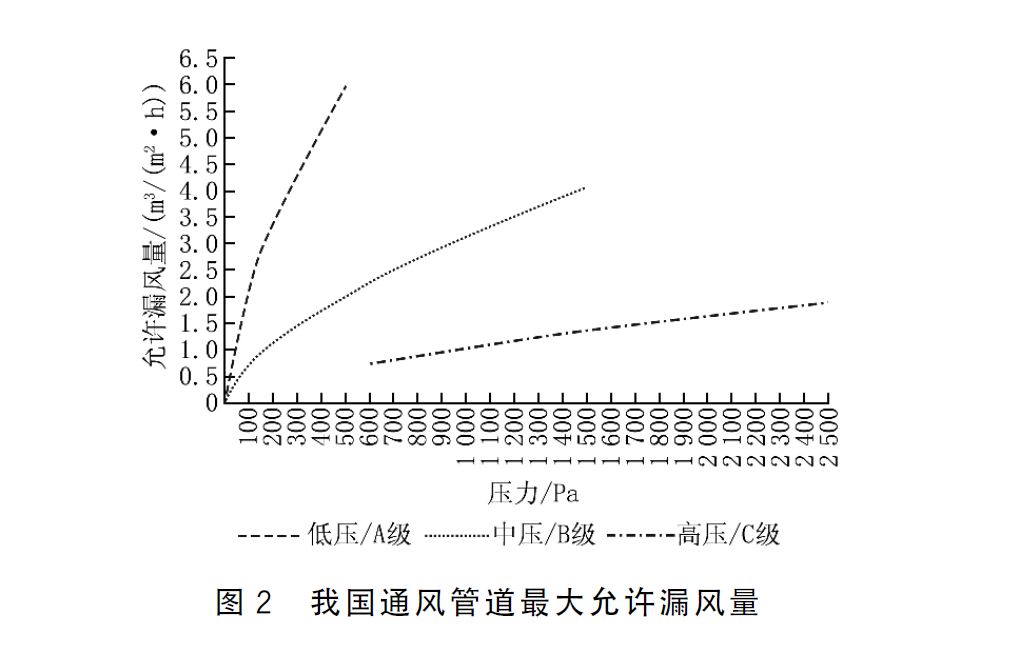

按照式(2)可以計算出通風管道在低壓、中壓和高壓下的允許漏風量，如圖2~5所示。
分析比較圖2和圖3可知：
我國的低壓/A 級對應歐盟的A和B級，以及C級的前一小部分
中壓/B級對應歐盟C級的后一大部分和D級的前一部分
高壓/C級對應歐盟D級的后一部分
我國風管氣密性等級壓力范圍更大，而歐盟風管氣密性等級更細致，壓力范圍更小
各對應風管壓力和氣密性等級下的最大允許漏風量中國＞歐盟
比較分析圖2和圖4可知：
我國和美國風管壓力上限均為2,500Pa，矩形風管氣密性等級曲線均為3條，我國低壓/A級對應美國CL24級，壓力范圍相同，曲線變化趨勢相近，最大允許漏風量中國＜美國；
我國中壓/B級對應美國CL12級的全部和CL16級的前一部分，小于900Pa時，2條曲線變化趨勢相同，最大允許漏風量中國＜美國，900~1,500Pa時，最大允許漏風量中國＜美國；
我國高壓/C級對應美國CL6級的后一部分，最大允許漏風量中國＜美國。
總體來說，中美風管氣密性等級下的壓力總范圍相同，各等級壓力區間不同，我國最大允許漏風量曲線較美國平緩，最大允許漏風量中國＜美國，我國氣密性等級高于美國。
對比圖2和圖5可知：
我國通風系統管道的低壓/A級、中壓/B級和高壓/C級風管對應英國通風系統管道的A級、B級和C級，最大允許漏風量曲線變化趨勢基本相同
相同壓力對應的最大允許漏風量數值接近
相同壓力下的最大允許漏風量差距為其漏風常數的差距，最大允許漏風量的差距與漏風常數的差距保持一致
通風管道氣密性等級下的壓力范圍中國>英國，對應壓力下的最大允許漏風量中國>英國
綜上所述，
氣密性等級壓力總范圍：歐盟=英國
各等級下的壓力區間：歐盟
總體最大允許漏風量：歐盟
５、結語
隨著GB50243-2016《通風與空調工程施工及驗收規范》的實施，允許漏風量將是判斷風管系統嚴密性的唯一標準。在文獻檢索及工程調研中，發現仍有以下問題亟待解決。
（1）標準規范的統一性。施工及驗收環節風管壓力等級分為微壓、低壓、中壓、高壓4個等級，但是在設計環節仍然采用低壓、中壓、高壓3個等級。
建議在后期標規范準修訂中及時完善，同時在高等級教材及職業技術教材中也應作相應修訂。
（2）工程實測數據較少。現有的文獻中關于漏風量測試方法研究的較多，而反映工程實際測試效果的資料很少，盡管有一些單位進行了內部實測研究，但是仍然難以反映行業現狀。
（3）工程設計人員對漏風量認識有待提高。調查中發現設計人員在輸出設計成果后對于系統漏風量的反饋處于開環狀態，設計人員很少能直接收集到第一手的漏風量測試數據。
（4）絕熱層對于風管漏風的影響。按現行標準漏風量是在非絕熱狀態下測得的，并且強調風管本體結構的嚴密性，在實際空調及新風系統中風管均敷設絕熱層，絕熱層對于風管漏風量的影響亟待研究。
（5）完善設計文件。國內外標準基本都要求在工作壓力下測試，但是目前國內設計文件少有標準風管工作壓力。
（6）加大培訓。對施工管理人員及制作安裝工人進行培訓，通過施工質量控制提高風管氣密性，盡可能減少后期修補。
（7）調整定額。由于標準規范取消了漏光法測試，而采用漏風量測試，因此在預算定額中應增加相關測試費用，便于發包方編制清單及承包方報價。
